振动环境下的压力变送器该如何选型?
发布时间:2026-08-12

在工业自动化控制系统中,压力变送器被誉为流程工业的“眼睛”,其数据的准确性与稳定性直接关系到生产安全、产品质量与设备寿命。然而,在实际工况中,压力变送器并非总在安静的仪表室里工作。振动,作为一种普遍存在且常被低估的干扰源,正成为导致测量误差、仪表损坏及系统误报的主要元凶之一。

本文将深入解析常见的振动工况,剖析振动对压力测量的多重影响,并提供从选型到安装调试的系统性解决方案。


振动环境下的压力变送器该如何选型?

动力源

01 常见的振动工况识别

振动环境无处不在,但以下几种典型工况尤其需要警惕。客户现场若出现“管道老是嗡嗡响”、“阀门一开管子都在跳”等描述,基本可以判定属于强振动环境。

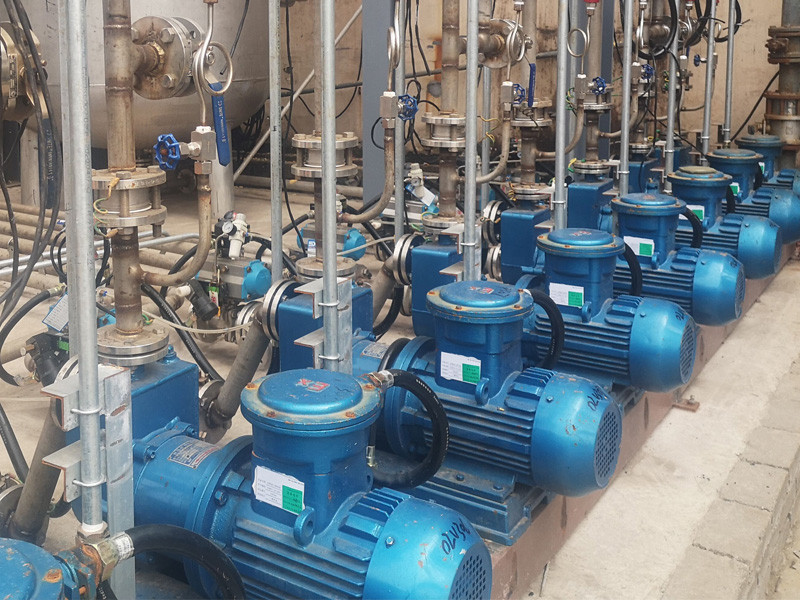

动力设备旁侧管线 — 这是较为常见的振动源。泵(尤其是往复泵)、压缩机(特别是螺杆压缩机)、风机等设备运行时,会产生周期性脉动。这些设备的进出口管线往往会随之同步抖动,且振幅大、频率低,对安装在管线上的变送器冲击极大。

生产设备本体或近端管道 — 搅拌釜、振动机、破碎机、球磨机等设备运行时,本体振动剧烈。如果压力变送器直接安装在设备本体或与之刚性连接的短管上,则相当于直接与振动源耦合。

流体脉动引起的瞬时冲击 — 除了机械振动,流体自身的不稳定流动也会造成“振动”效果。典型场景包括:安全阀起跳/复位(产生巨大的压力冲击波)、水锤/蒸汽锤(阀门快速启闭时,流体动能瞬间转化为压力能,形成破坏性冲击波)。此类冲击虽然瞬时,但峰值极高,容易导致传感器膜片疲劳或电子部件松动。


02 振动对压力测量的核心影响

振动并非仅仅让仪表“晃动”,它会从机械、传感、信号三个维度破坏测量系统。

可靠性下降——物理损伤 — 长期处于振动环境中,压力变送器内部会发生不可逆的机械性损害:焊点开裂(电路板上细小焊点在交变应力下产生疲劳断裂)、接插件松动(排线、插针等连接件因振动而接触不良,导致间歇性故障)、显示屏损坏(LCD或LED模块的引脚、背光组件断裂,出现缺画、闪烁乃至黑屏)、引压管断裂(刚性引压管在根部或接头处因应力集中而开裂泄漏)。

测量不准——加速度效应(尤其小量程表) — 这是较为隐蔽且尤为值得关注的影响。部份传感器在感知压力时,其敏感膜片具有一定的质量。当变送器整体随管道振动时,膜片会因惯性产生额外的位移,叠加在真实的压力信号上,等效于一个“虚假压力”。现象:输出信号出现与振动频率一致的周期性波动,或零点漂移。严重性:对于量程仅几百帕或几千帕的微差压变送器,振动加速度产生的误差可能完全淹没真实压力信号。

通信干扰——“数据乱跳” — 现代工业多采用HART、Foundation Fieldbus等数字通信叠加在4-20mA模拟信号上。振动不仅干扰模拟信号幅值,还会在信号线上感生出噪声电压,破坏数字通信的完整性。典型后果:中控室收到的压力值无规律跳变、瞬间超量程、或频繁断线。客户第一反应往往是“表坏了”,而实际上根源在于振动干扰了信号回路。


03 解决方案:从源头到末端


解决振动问题不能仅靠某一个环节,而应遵循“能避则避,能隔则隔,能抗则抗”的原则。以下是四层递进式解决方案:

第一层:优先避免——改变安装位置
这是更根本、成本更低、效果更佳的办法。引导客户改变思维:不是让变送器去适应振动,而是让变送器远离振动。
具体措施:采用毛细管远传或延长引压管的方式,将变送器本体安装在距离振动源至少1.5-2米以外的固定支架或立柱上,仅让远传法兰或引压接头留在管线上。
适用场景:任何有空间进行管路改造的场合,尤其往复泵出口。
沟通要点:“把表头挪到不抖的钢梁上,用毛细管连接,一次投入,终身免振。”

第二层:物理隔离——切断传导路径
当无法远距离安装时,需要在变送器与振动源之间插入柔性环节。
关键措施:使用不锈钢柔性软管(金属软管)代替刚性引压管。软管能够吸收绝大部分机械振动,将硬传导转变为软连接。
注意事项:软管长度应适中(一般不小于500mm),避免弯曲半径过小导致疲劳。同时配合减振管支架(带橡胶垫的U型卡)固定变送器本体,而非将变送器直接拧在硬管上。

第三层:选型加固——选择抗振型产品
对于无法彻底避开振动的关键测点,应从产品选型阶段就给予重视。
核心要求:推荐全焊接结构。传感器、电子腔、接线腔之间的连接采用激光焊接代替密封圈或螺纹连接。全焊接不仅杜绝了泄漏通道,更极大提高了整体机械强度,能有效抵抗焊点疲劳和接插件松动问题。
附加特性:选用整体灌胶密封的电路板组件;要求变送器通过高等级振动测试标准(如IEC 60068-2-6,10-60Hz,0.35mm振幅或更高);避免选用带长引线显示屏的款式,或选用分体式显示屏。

振动环境下的压力变送器该如何选型?

第四层:软件调校——平滑输出信号
在物理手段受限且工艺允许响应稍慢的情况下,通过软件/硬件参数调整来“过滤”振动噪声。
核心方法:调大阻尼时间常数。原理:阻尼相当于一个低通滤波器。增大阻尼值会平滑掉高频振动引起的信号毛刺。操作:将默认的阻尼时间(如0.2秒)调整为1至2秒,甚至更长(根据振动频率而定)。效果:读数会瞬间变得非常稳定,消除无意义波动。代价:压力变化的真实响应速度变慢。不适用于需要快速检测压力突变的场合(如安全阀起跳监测),但非常适合压力相对平稳、仅需过滤振动的场景。

进阶技巧:部分智能变送器支持在“显示值”和“输出值”上分别设置不同阻尼,可让现场显示平稳,同时保留较快的输出响应。

振动环境下的压力变送器该如何选型?

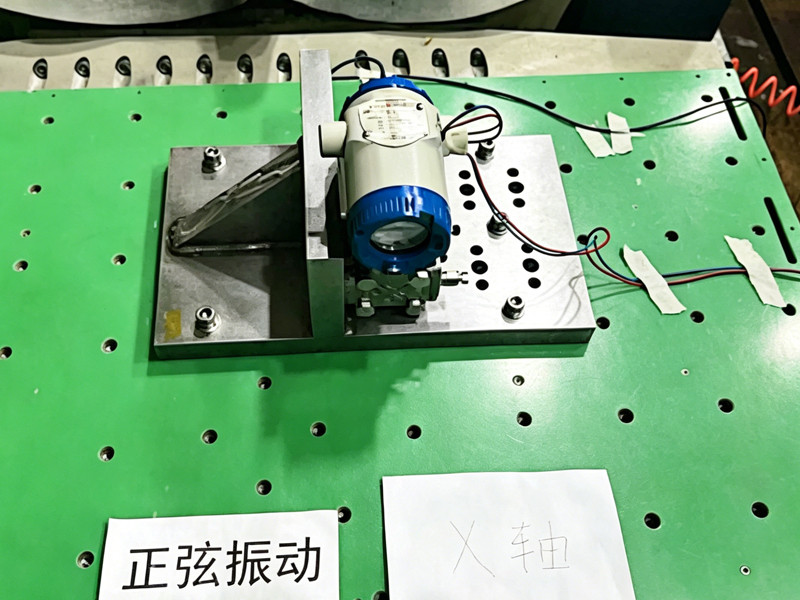

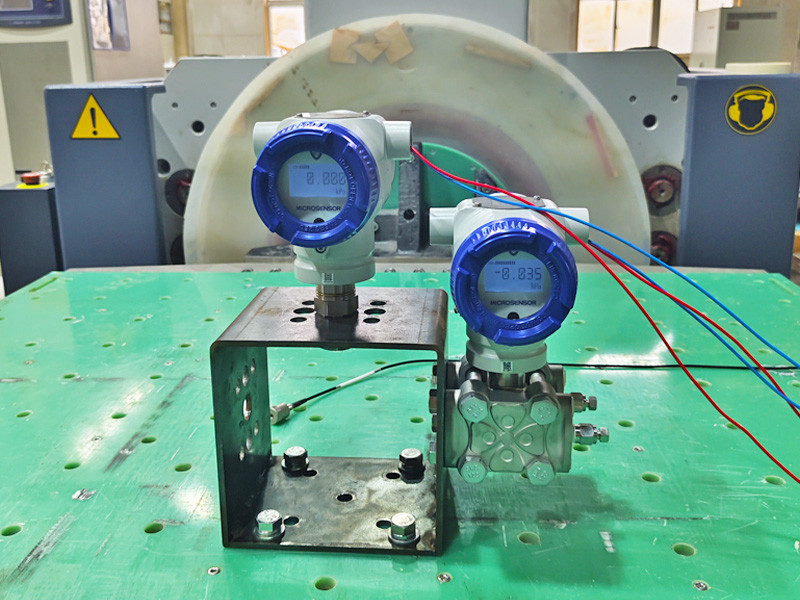

第三方振动实验数据
MDM7000智能压力变送器
第三方XYZ三轴振动试验频率范围:10Hz~2000Hz,峰振幅:1mm
试验温度:24.4℃
试验湿度:52.1%
振动时间:30min
试验结论:产品在振动试验前、中、后的外观和结构符合标准。
